Electrónica
Placa de control diseñada para el equipo: relés, drivers de motor, entradas protegidas y medición de temperatura.
← I+D y OEM
Hardware · Edge · Cloud
Ecosistema edge
De la placa de control a la nube, hecho por un solo equipo. Diseñamos la electrónica, el firmware, el sistema operativo, la aplicación del panel y la plataforma cloud de un equipo industrial.
Para fabricantes de equipos (OEM) que quieren un socio tecnológico completo, no solo un proveedor de piezas.
01 / Arquitectura
Cinco capas, un solo equipo.
Cada capa tiene una tarea. La placa mantiene la máquina segura. El ordenador edge muestra el panel y guarda los datos. La nube gestiona la flota. Los datos suben, los comandos bajan, siempre en el mismo orden.
- Estado y telemetría
- Comandos y actualizaciones
-
05
Próximo paso
Computación en el borde
Modelos de IA y visión artificial que se ejecutan en el ordenador del propio equipo. Decide en el sitio, sin esperar a la red, y envía a la nube solo lo que importa.
-
04
API · MQTT/TLS · TimescaleDB
Cloud
Flota, telemetría, comandos remotos, actualizaciones y soporte remoto. Cada equipo tiene su propia identidad y su propio certificado.
-
03
React · Node.js · PostgreSQL · Redis
Aplicación del panel (HMI)
Interfaz táctil, base de datos local y un bus MQTT local. Funciona sin red. Solo un proceso habla con la placa.
-
02
SBC · CustomEdgeOS Feralbyte · Wayland
Ordenador edge + FeralOS
Ordenador Linux con pantalla táctil de 7 pulgadas. FeralOS, nuestra imagen de sistema, arranca directamente en el panel, sin escritorio.
-
01
ATmega4809 · C/C++ · RS-485
FeralBoard
Microcontrolador dedicado con firmware propio. Acciona las cargas, lee entradas y temperaturas y mantiene la máquina segura incluso sin el ordenador.
-
00
Equipo industrial
Motores, ventiladores, cierres, válvulas, interruptores de puerta y sondas de temperatura.
02 / La placa
La FeralBoard, versión a versión.
La seguridad vive en un microcontrolador propio, separado de Linux. La placa conecta las cargas, lee los sensores y aplica las reglas de seguridad. Si el ordenador edge deja de responder, la placa lleva las salidas a un estado seguro.
- ControlMicrocontrolador dedicado, firmware en C/C++
- SalidasRelés y drivers de motor para las cargas
- EntradasFinales de carrera, protecciones y hasta cuatro canales de temperatura
- BusRS-485 para conectar otros módulos a la misma placa
- VariantesUn solo firmware para todos los modelos de una gama
- FábricaPuerto de depuración propio para pruebas de producción

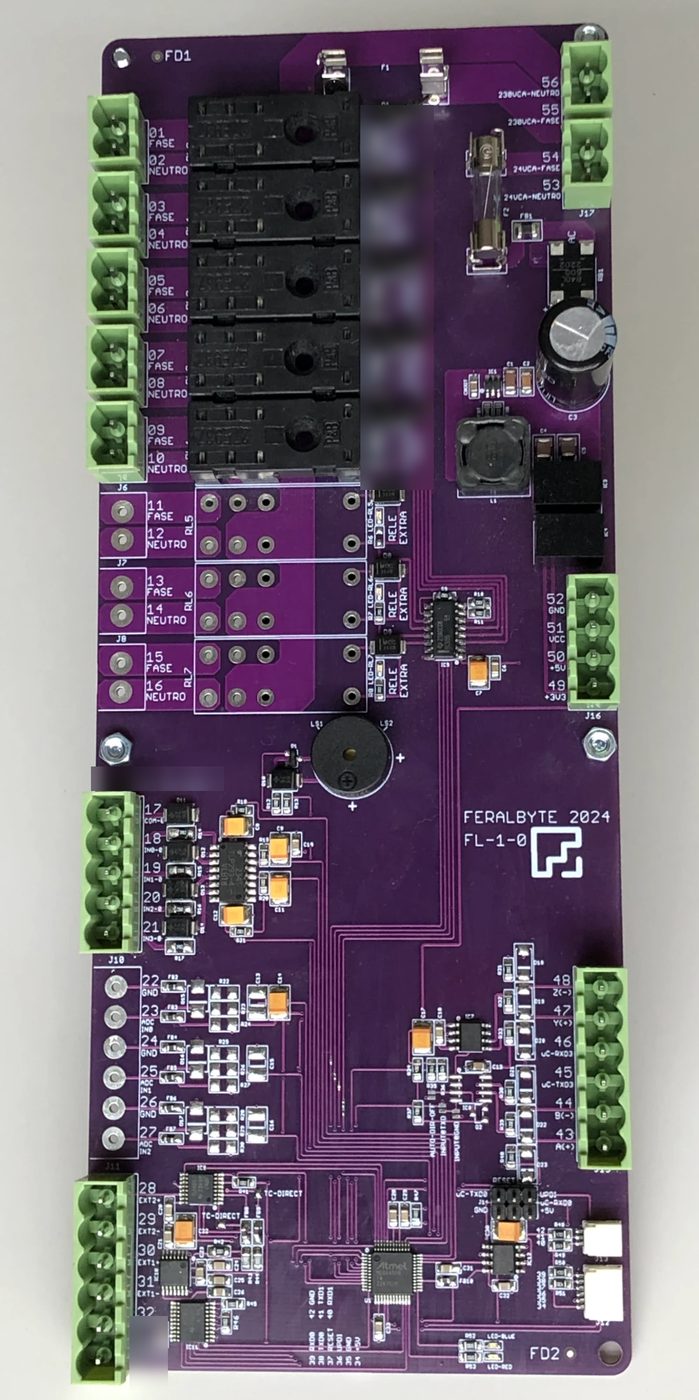

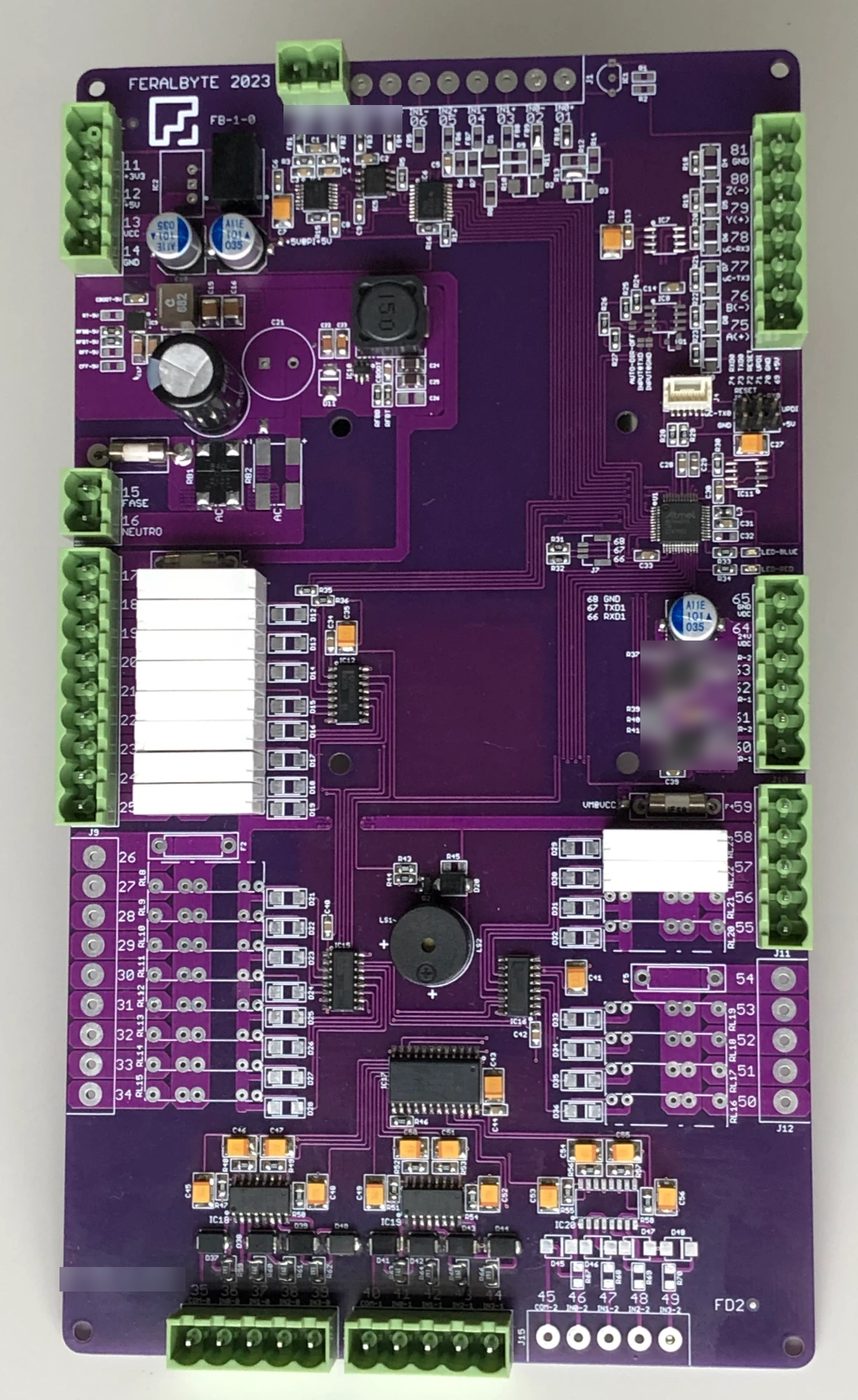

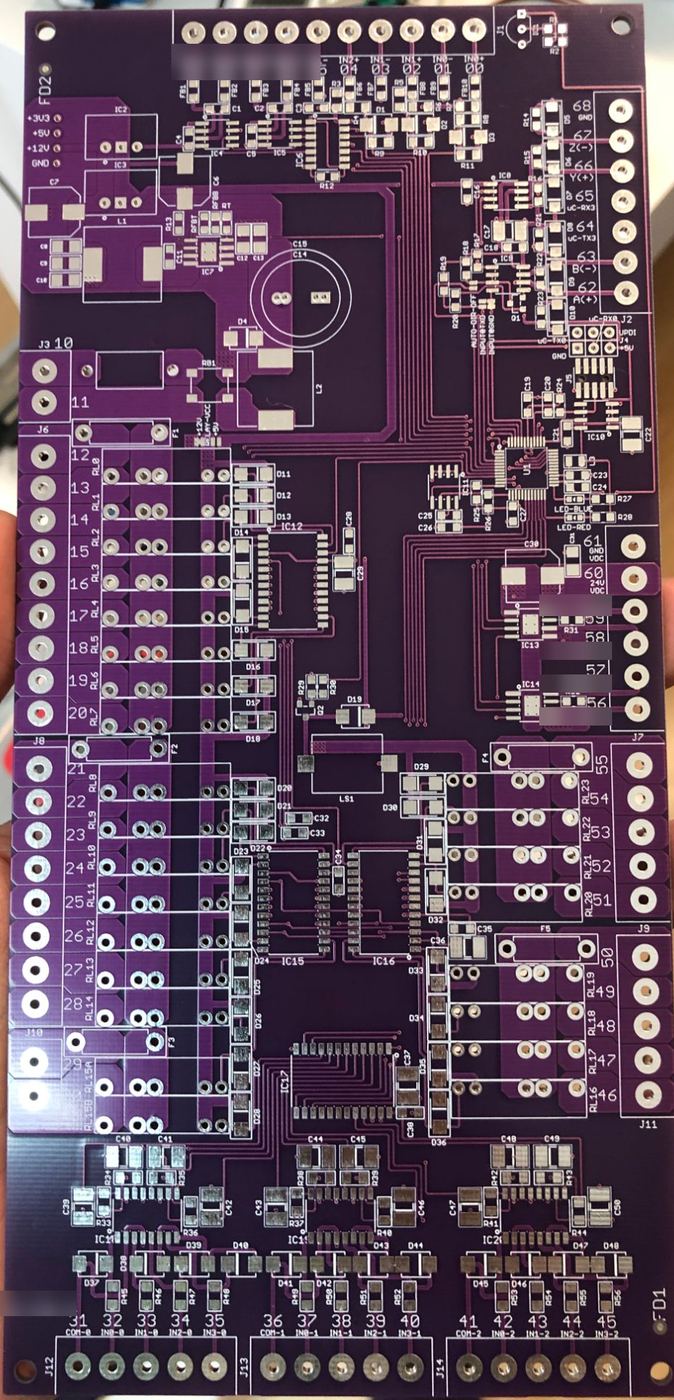

Fotografías de placas diseñadas por Feralbyte. Algunas leyendas de la serigrafía se han difuminado.
03 / El panel

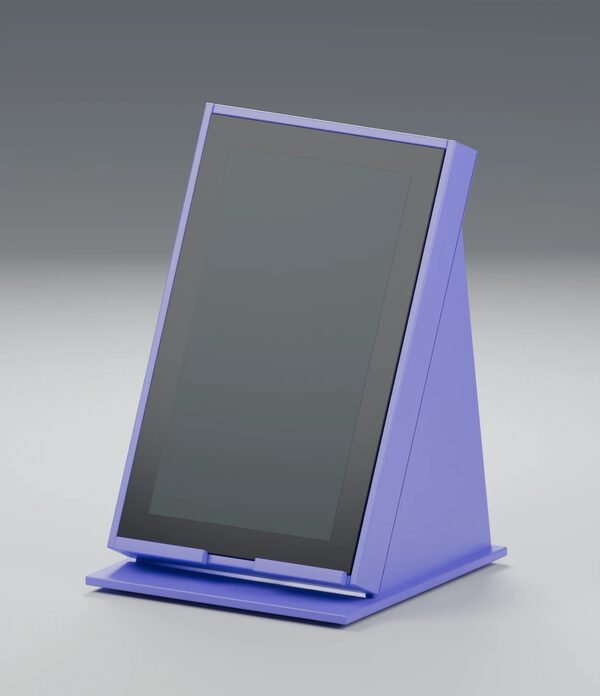

El panel HMI de 7 pulgadas.
Una pantalla táctil vertical de 7 pulgadas, en un soporte con inclinación fija de 25°. Feralbyte diseña la carcasa. El panel arranca FeralOS directamente en la aplicación del panel.
Toque una pieza o use «Separar piezas» para ver cómo se monta el panel.
Modelo 3D de la carcasa, exportado del modelo de diseño.
04 / Lo que entregamos
De principio a fin, del cobre a la nube.
Un fabricante de equipos aporta la máquina y el conocimiento del proceso. Nosotros aportamos toda la capa digital, y la mantenemos a lo largo de los años.
Firmware
Lógica de seguridad en el microcontrolador, protocolo estable con el ordenador edge y calibración guardada en la placa.
Sistema operativo
FeralOS: imagen Linux reproducible, modo quiosco, red, hora, USB y acceso remoto a la pantalla.
Aplicación HMI
Panel táctil con programas, alarmas, registros y ajustes. Funciona sin red, desde la base de datos local.
Cloud
Sincronización, telemetría, comandos remotos con lista de comandos permitidos, back office y soporte remoto.
Actualizaciones
Paquetes firmados, por la nube o por USB. No aceptan versiones antiguas y vuelven atrás si la nueva versión no arranca bien.
Apoyo a la producción
Simuladores de la placa para el equipo de software y herramientas para programar y probar placas en fábrica.
Computación en el borde
La experiencia de Feralbyte en visión artificial e IA, ejecutándose en el ordenador del equipo. Próximo paso, sobre la misma base.
05 / Lo que aprendimos
Años de iteraciones, cinco lecciones.
- 01
La seguridad en un chip, la interfaz en otro.
El microcontrolador garantiza la seguridad. Linux se ocupa de la pantalla, los datos y la sincronización y puede reiniciarse sin peligro. Sin respuesta del ordenador, la placa apaga las cargas críticas.
- 02
Primero local, después la nube.
El equipo nunca espera a la red. Trabaja desde la base de datos local, guarda los cambios en una cola y los envía cuando vuelve la conexión. La telemetría solo se borra en el equipo después de que la nube confirme la recepción.
- 03
Contratos simples y estables.
Entre la placa y el ordenador circulan mensajes de tamaño fijo, verificados uno a uno. Un mensaje erróneo se ignora y se mantiene el último estado válido. Cuando cambia el hardware, el formato sigue siendo compatible con el software antiguo.
- 04
La tarjeta de memoria es el punto débil.
En un ordenador edge, el desgaste del almacenamiento es el riesgo oculto. La imagen del sistema limita el tamaño de los registros y reduce las escrituras en disco.
- 05
El soporte forma parte del producto.
El acceso remoto, el pendrive USB y la vuelta a la versión anterior se prueban como cualquier otra función. El sistema gráfico pasó por cinco soluciones hasta estabilizarse: escriba primero las restricciones (táctil, rotación, acceso remoto) y solo después elija.
Conecte su equipo, de principio a fin.
Cuéntenos qué máquina fabrica y qué necesita que haga. Le decimos qué capas podemos diseñar, integrar o mantener por usted.
